自來水增壓過濾系統ZYGZ-0039的工作原理及應用領域
自來水增壓過濾系統ZYGZ-0039是我公司設計開發的一款用來過濾器自來水達到純凈水標準的過濾系統，目前增壓系統使用的是市政的自來水。水中含有泥沙、鐵銹等顆粒污染物。另外，由于含堿量大，容易產生結垢，并對系統和試驗件產生腐蝕作用。我公司生產的該自來水增壓過濾系統ZYGZ-0039目的就是過濾這些雜質，使水質滿足系統的使用要求。
污染物來源：自來水本身帶有的泥沙。水源中滋生的一些微生物。管道產生的鐵銹等雜質。
這些雜質會對泵、閥、儀器儀表、試驗件產生嚴重的損害。因此，非常有必要對水進行嚴格的過濾。過濾器可以加裝在設備的前端，也可以加裝在取水的末端，靠過濾元件過濾并吸附各種雜質，保證過濾后的水極為純凈，并防止結垢。
針對以上問題，過濾器結構設計時，主要采取以下措施：
1.過濾設計采用的是手提式結構，考慮現場工作空間操作方便，采用的是串聯多級過濾，能夠在有限的空間內實現過濾介質轉向和多次過濾。
2.為了保護精濾濾芯，結構確定為三級過濾。
一級過濾：阻擋大的顆粒，精度5um.
二級過濾：吸附大部分的小顆粒，保護精濾。精度3um.
三級過濾：過濾后達到純凈水程度。精度1um.
3.濾筒采用高強度的鋁棒加工，外表物理處理。整體采用手提式
4.進出水口結構需特殊設計。既要安裝方便快捷，又要保證不漏水。
5.過濾器加工完成后進行強度和檢漏試驗。試驗壓力要求是50bar，實驗合格后的過濾器每個部位實行去污處理，使濾筒里面保證絕對的清潔。
6.配用濾芯堵塞發訊器。發訊器發出信號后應該及時更換濾芯，如果連續工作兩個月發訊器沒有報警，則應該立刻更換濾芯。
濾芯能達到使過濾介質按要求達到純凈水等級，工作壓力5Mpa屬于高精度高壓力工況，過濾精度：1um。3M3/h的流量，5Mpa的工作壓力屬于高精度高壓力工況針對高精度濾芯設計既要保證精度又要滿足系統流量，精過濾器濾芯在材料上選擇多層折波高精度PP濾料。該種濾料具有易清灰，過濾精度高，通流比大等優點，PP濾料在液體過濾中屬于經濟性價比最高的濾料，過濾面積按照濾料的通過比選擇基數大的，濾芯過濾方向從外向里，污染物留在濾芯的外側，濾料表面有一層易清灰膜，過濾雜質會很輕易的剝離。
過濾介質是含堿較高的自來水，所以連接端蓋和支撐骨架均采用SS304不銹鋼材料。
濾芯首件加工完成后進行流量阻力和納污量檢測，各項數據達標后，我公司才安排正式生產。

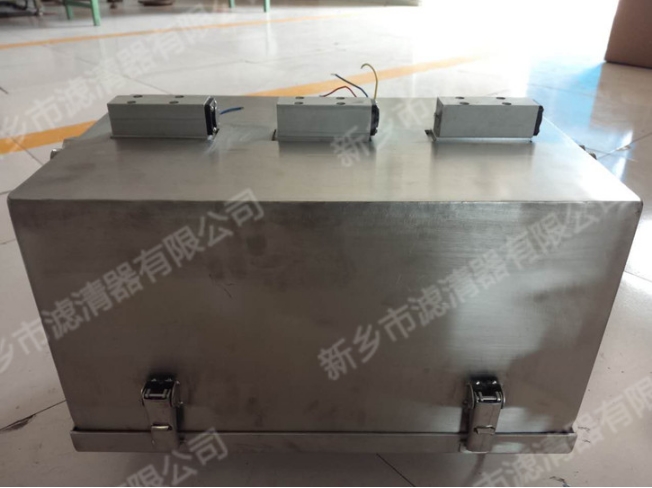

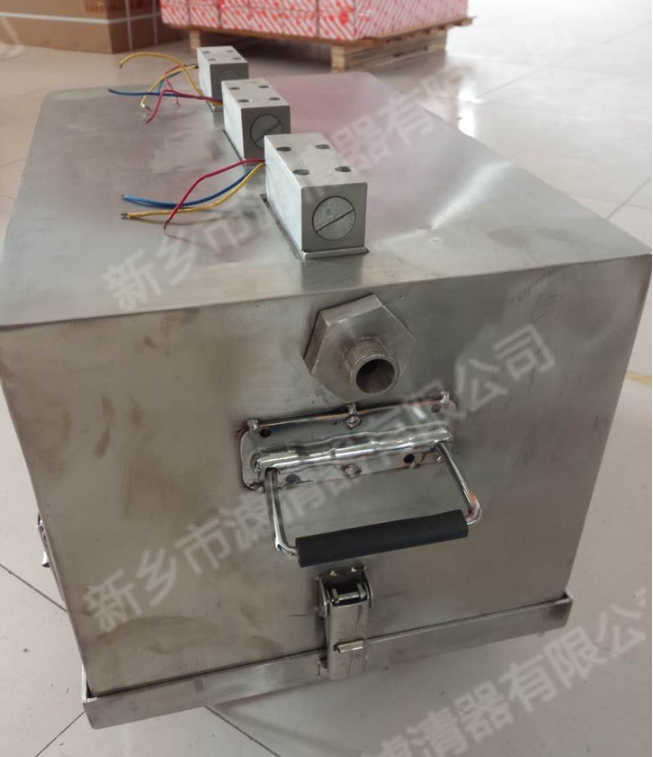

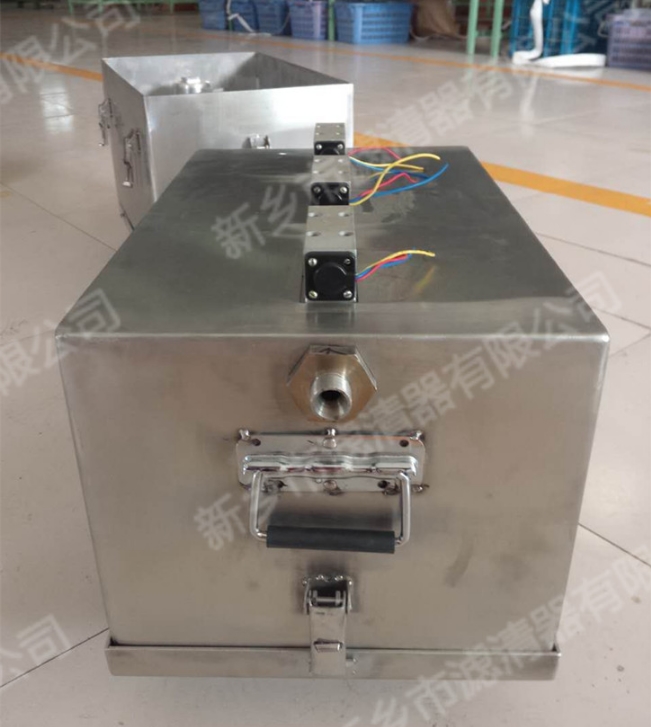

過濾原理：該過濾裝置具有三級過濾。一級過濾、二級過濾和三級過濾，一級過濾濾芯的精度在5um，二級過濾濾芯的精度在3um，三級過濾濾芯的精度在1um。一級濾筒1個，二級濾筒的數量是1個，三級濾筒的數量是1個。這種串聯多級的結構能夠徹底濾除介質中的雜質和游離的金屬離子，確保過濾完結后的介質達到純凈水等級，過濾介質有一級濾筒流向二級濾筒最終到達三級濾筒，三個過濾筒分別按順序密封裝入連接箱。
我公司設計生產的該系列自來水增壓過濾系統可根據客戶的流量、壓力、精度需要設計不同的結構規格，應用領域非常廣泛，軍工、航天、民航機場、油庫、化工、食品、新能源開發等領域都有我公司產品的應用。水中除油、油中除水、凈化自來水等領域我公司都已攻克，產品已廣泛應用在各行業中，并得到了客戶的一致認可。
-
